Преобразователь частоты Chziri серия ZVF300 0,4кВт-630кВт.2. Несколько режимов защиты паролем
3. Клавиатура дистанционного управления, удобная для дистанционного управления.
4. Кривая V / F и настройка нескольких точек перегиба, гибкая конфигурация.
5. Функция копирования параметров клавиатуры. легко установить параметры для мультиинверторов.
6. Широкое применение в отрасли. для расширения специальной функции в соответствии с различными отраслями.
7. Множественная аппаратная и программная защита и оптимизированное оборудование для защиты от помех.
8. Многоступенчатая скорость и частота качания (внешний терминал, 15 ступеней управления скоростью).
9. Уникальная технология адаптивного управления. Автоматическое ограничение тока и напряжения, а также защита от пониженного напряжения.
10. Оптимизированная внешняя установка и внутренняя структура, а также независимая конструкция воздуховода, полностью закрытая конструкция электрического пространства.
11. Функция автоматического регулирования выходного напряжения (AVR), автоматическая регулировка ширины выходного импульса. чтобы исключить влияние изменения сетки на нагрузку.
12. Встроенная функция ПИД-регулирования для облегчения реализации замкнутого контура управления температурой, давлением и расходом. и снизить стоимость системы управления.
13. Стандартный протокол связи MODBUS. легко установить связь между PLC, IPC и другим промышленным оборудованием.
Каталог
Прайс-лист

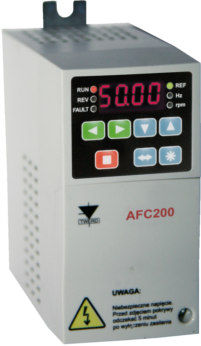

Векторный преобразователь частоты AFC200 0,37 — 3,0 кВт Характеристики:
- Входные параметры: 1 х 230В AC, 50/60 Гц;
- Выходные параметры: 3x230 В, 0..320 Гц (0..100 Гц для векторного режима);
- Частота переключения 4/8/16 кГц, модуляция SVPWM;
- Режимы работы:
> скалярный U/f ( линейный / квадратичный);
> векторный;
- 2 аналоговых входа (0/2..10 В, 0/4..20мА);
- 1 аналоговый выход 0(4)..20 мA;
- 6 гальванически разделенных цифровых входов 0/(15..24V, Rin>8кОм;
- 2 релейных выхода (250В/1A AC);
- Интерфейс связи RS485 - протокол ModBus RTU (9600/19200), возможность дистанционного управления работой и программирования всех параметров частотника;
- Внутренний Пи-регулятор;
- 7 определенных постоянных частот, возможность переключения с помощью цифровых входов;
- Вырезание полос частоты;
- Формирование динамики преобразователя;
- Высококонтрастный LED дисплей;
- Задатчик скорости с функцией мотопотенциометра;
- Переключаемый способ управления (местное/дистанционное);
- Считывание выходящей частоты,скорости вращения двигателя, заданной частоты, температуры радиатора, напряжения шины DC;
- Защиты: от перенапряжения, пониженного напряжения, короткого замыкания, низкого уровня сигнала аналогового входа, от потери связи по RS485;
- Встроенный RFI-фильтр.

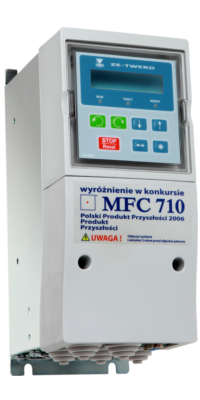

Векторный преобразователь частоты MFC710 0,37 – 500 кВт Характеристики:- Входные параметры: 3 x 400В (380В), 45..66Гц;
- Выходные параметры 0 – 400 Гц, 3 x 400 В (380В);
- Управление:
> U/f (линейный/квадратичный);
> Векторный режим (с датчиком/без датчика);
- Отсоединяемая панель сигнализации и управления с LCD дисплеем;
- Встроенная система управления PLC;
- Встроенный калькулятор намотки;
- Встроенный контроллер группы насосов или вентиляторов;
- ПИД-регулятор;
- Модуль связи RS232 или RS485 (Modbus);
- Программируемые постоянные скорости;
- Функция мотопотенциометра;
- Возможность подключения энкодера;
- Устранение резонансных частот;
- Определённые размеры и наклон характеристики задатчика скорости (линейные, кривая „S”);
- Возможность работы с регулированием момента;
- Идентификация параметров двигателя;
- Программируемая структура:
> варианты управления (А, В)- задатчик скорости (панель управления, аналоговые входы, ПИД-регулятор, мотопотенциометр, функциональный блок);
> задатчик момента (аналоговые входы, функциональный блок);
> управление стартом и направлением (панель управления, цифровые входы, функциональный блок);
> программируемый цифровые входы: старт, направление, блокирование работы, внешняя неисправность, сброс неисправности;
> программируемые цифровые выходы: готовность, работа, авария, не авария, предупреждение, превышение запрограммированной температуры радиатора, достижение заданной скорости, допустимой скорости, ограничение тока, функциональный блок);
> программируемые аналоговые выходы: частота, скорость вращения, сила выходного тока, напряжение, нагрузка, функциональный блок;
- Измерение времени работы
- Часы реального времени (опция);
- Система блокировок и диагностики;
- Защита клавиатуры системой кодов доступа;
- Встроенный RFI- фильтр (до мощности 18, 5кВт);
- Возможность сохранения в памяти параметров 4 двигателей;
- Готовые наборы заводских параметров.

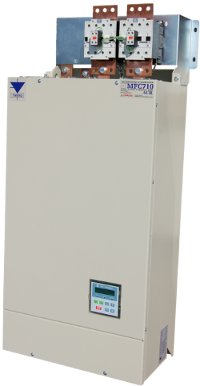

Преобразователь семейства MFC710/AcR предназначен для управления индуктивными двигателями с номинальным напряжением 400В/500В/690В. Возможность возврата энергии в сеть (четырехквадрантный сетевой выпрямитель).
Рекуперативный векторный ПЧ MFC710AcR (400В) Характеристики:
- Входное напряжение: 3 x 400 В, 45 .. 66 Гц; под индивидуальный заказ возможны также другие уровни напряжения;
- Выходное напряжение: 0 .. 400 Гц, 3 x 0 .. 400 В;
- Рекуперативный выпрямитель (с возможностью возврата энергии в сеть);
- Управление:
> скалярное U/f (линейное/квадратичное);
> векторное (с датчиком/ без датчика));
- Отсоединяемая панель индикации и управления с LCD - дисплеем;
- Встроенный контроллер PLC;
- Встроенный контроллер группы насосов или вентиляторов;
- ПИД — регулятор;
- Встроенный модуль связи RS232/RS485 (MODBUS);
- Возможность управления работой и настройкой параметров по каналу связи;
- Программируемые постоянные скорости;
- Функция мотопотенциометра;
- Возможность прямого подключения инкрементального энкодера (сигнал 5В);
- Устранение программируемых резонансных полос частоты;
- Определённые формы и наклон характеристики задатчика скорости (линейные, кривая "S");
- Возможность работы с регулированием момента;
- Идентификация параметров двигателя;
- Программируемая структура управления:
> Переключаемые варианты управления (А, В);
> Задатчик скорости: панель управления, аналоговый вход, ПИД-регулятор, мотопотенциометр, блок PLC;
> Старт/Стоп (панель управления, цифровые входы, блок PLC);
> Программируемые цифровые входы: старт/стоп, направление, блокировка работы, внешняя неисправность, устранение неисправности;
> Программируемые цифровые выходы: (3 реле и 1 открытый коллектор): готовность, работа, авария, предупреждение, превышение определённой температуры радиатора, достижение заданной скорости или предельной скорости, достижение ограничения тока, выход блока PLC;
> Программируемые аналоговые выходы: частота, скорость вращения, сила выходного тока, выходное напряжение, степень нагрузки, выход блока PLC;
- Измерение времени работы;
- Часы реального времени (опция);
- Система блокировок и диагностики;
- Защита клавиатуры системой контроля доступа;
- Возможность сохранения в памяти параметров 4 двигателей;
- Определенные варианты заводских параметров.
Векторный ПЧ MFC710 (500В). Характеристики:
- Входные параметры: 3 x 500В, 45..66Гц;
- Выходные параметры 0 – 400 Гц, 3 x 500 В;
- Управление:
> U/f (линейный/квадратичный);
> Векторный режим (с датчиком/без датчика);
- Отсоединяемая панель сигнализации и управления с LCD дисплеем;
- Встроенная система управления PLC;
- Встроенный калькулятор намотки;
- Встроенный контроллер группы насосов или вентиляторов;
- ПИД-регулятор;
- Модуль связи RS232 или RS485 (Modbus);
- Программируемые постоянные скорости;
- Функция мотопотенциометра;
- Возможность подключения энкодера;
- Устранение резонансных частот;
- Определённые размеры и наклон характеристики задатчика скорости (линейные, кривая „S”);
- Возможность работы с регулированием момента;
- Идентификация параметров двигателя;
- Программируемая структура:
> варианты управления (А, В)- задатчик скорости (панель управления, аналоговые входы, ПИД-регулятор, мотопотенциометр, функциональный блок);
> задатчик момента (аналоговые входы, функциональный блок);
> управление стартом и направлением (панель управления, цифровые входы, функциональный блок);
> программируемый цифровые входы: старт, направление, блокирование работы, внешняя неисправность, сброс неисправности;
> программируемые цифровые выходы: готовность, работа, авария, не авария, предупреждение, превышение запрограммированной температуры радиатора, достижение заданной скорости, допустимой скорости, ограничение тока, функциональный блок);
> программируемые аналоговые выходы: частота, скорость вращения, сила выходного тока, напряжение, нагрузка, функциональный блок;
- Измерение времени работы;
- Часы реального времени (опция);
- Система блокировок и диагностики;
- Защита клавиатуры системой кодов доступа;
- Встроенный RFI- фильтр (до мощности 18, 5кВт);
- Возможность сохранения в памяти параметров 4 двигателей;
- Готовые наборы заводских параметров.
Векторный ПЧ MFC710 (690В) Характеристики:
- Входные параметры: 3 x 690В, 45..66Гц;
- Выходные параметры 0 – 400 Гц, 3 x 690 В;
- Управление:
> U/f (линейный/квадратичный);
> Векторный режим (с датчиком/без датчика);
- Отсоединяемая панель сигнализации и управления с LCD дисплеем;
- Встроенная система управления PLC;
- Встроенный калькулятор намотки;
- Встроенный контроллер группы насосов или вентиляторов;
- ПИД-регулятор;
- Модуль связи RS232 или RS485 (Modbus;);
- Программируемые постоянные скорости;
- Функция мотопотенциометра;
- Возможность подключения энкодера;
- Устранение резонансных частот;
- Определённые размеры и наклон характеристики задатчика скорости (линейные, кривая „S”);
- Возможность работы с регулированием момента;
- Идентификация параметров двигателя;
- Программируемая структура:
> варианты управления (А, В)- задатчик скорости (панель управления, аналоговые входы, ПИД-регулятор, мотопотенциометр, функциональный блок);
> задатчик момента (аналоговые входы, функциональный блок);
> управление стартом и направлением (панель управления, цифровые входы, функциональный блок);
> программируемый цифровые входы: старт, направление, блокирование работы, внешняя неисправность, сброс неисправности;
> программируемые цифровые выходы: готовность, работа, авария, не авария, предупреждение, превышение запрограммированной температуры радиатора, достижение заданной скорости, допустимой скорости, ограничение тока, функциональный блок);
> программируемые аналоговые выходы: частота, скорость вращения, сила выходного тока, напряжение, нагрузка, функциональный блок;
- Измерение времени работы;
- Часы реального времени (опция);
- Система блокировок и диагностики;
- Защита клавиатуры системой кодов доступа;
- Возможность сохранения в памяти параметров 4 двигателей;
- Готовые наборы заводских параметров.

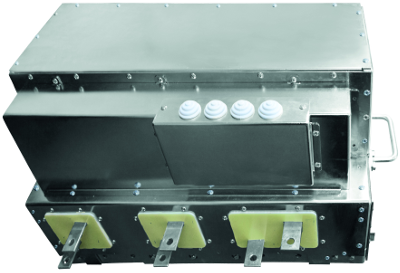

Преобразователь серии MFC810 предназначен для управления индуктивными двигателями с номинальным напряжением 1000В/1140В. Модульная конструкция, 3-уровневая топология частотника и система жидкостного охлаждения предоставляют возможность установки преобразователей этой серии в помещениях с ограниченным пространством. Частотник состоит из трёх независимых модулей мощности (по одному на фазу), общей цепи выпрямителя и отдельного модуля управления. Корпус после согласования с клиентом.
Векторный ПЧ MFC810 (1140В) Характеристики:
- Входное напряжение: 3 x 1140 В, 45..66 Гц;
- Выход: 3 x 0...1140 В, 0...400 Гц;
- Управление:
> скалярное U/f (линейное/квадратичное);
> векторное (с датчиком/ без датчика);
- Отсоединяемая панель индикации и управления с LCD - дисплеем;
- Встроенный контроллер PLC;
- Встроенный контроллер группы насосов или вентиляторов;
- ПИД — регулятор;
- Встроенный модуль связи RS232/RS485 (MODBUS);
- Возможность управления работой и настройкой параметров по каналу связи;
- Программируемые постоянные скорости;
- Функция мотопотенциометра;
- Возможность прямого подключения инкрементального энкодера (сигнал 5В);
- Вырезание программируемых резонансных полос частоты;
- Определённые формы и наклон характеристики задатчика скорости (линейные, кривая "S");
- Возможность работы с регулированием момента;
- Идентификация параметров двигателя;
- Программируемая структура управления:
> Переключаемые варианты управления (А, В);
> Задатчик скорости: панель управления, аналоговый вход, ПИД-регулятор, мотопотенциометр, блок PLC;
> Старт/Стоп (панель управления, цифровые входы, блок PLC);
> Программируемые цифровые входы: старт/стоп, направление, блокировка работы, внешняя неисправность, устранение неисправности;
> Программируемые цифровые выходы: (3 реле и 1 открытый коллектор): готовность, работа, авария, предупреждение, превышение определённой температуры радиатора, достижение заданной скорости или предельной скорости, достижение ограничения тока, выход блока PLC;
> Программируемые аналоговые выходы: частота, скорость вращения, сила выходного тока, выходное напряжение, степень нагрузки, выход блока PLC;
- Измерение времени работы;
- Часы реального времени (опция);
- Система блокировок и диагностики;
- Защита клавиатуры системой контроля доступа;
- Возможность сохранения в памяти параметров 4 двигателей;
- Определенные варианты заводских параметров.
